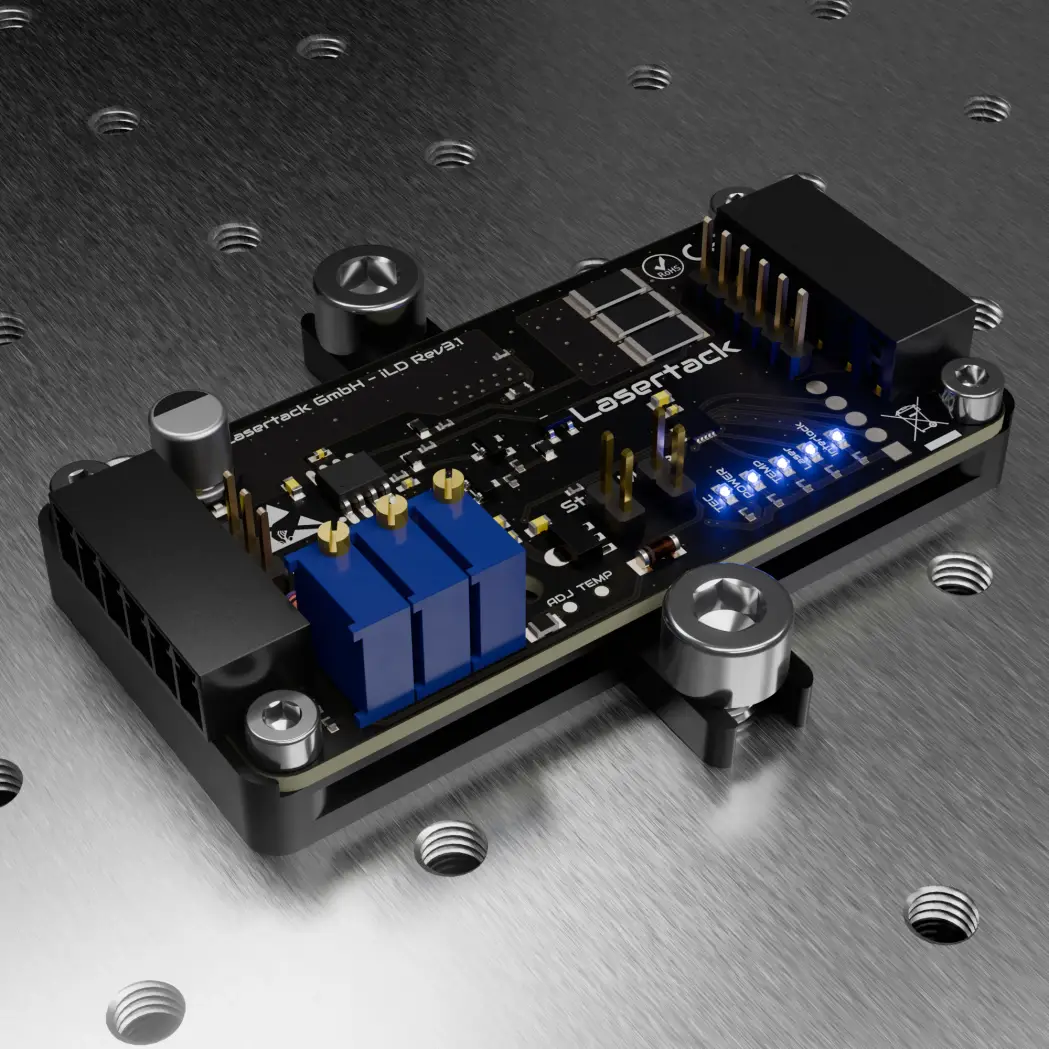

ARES Laserdiodentreiber: die schwarze Platine auf ihrer Grundplatte, schräg von vorn, mit drei blauen Trimmern, der roten Steckbrücke und leuchtenden Status-LEDs.1 / 6

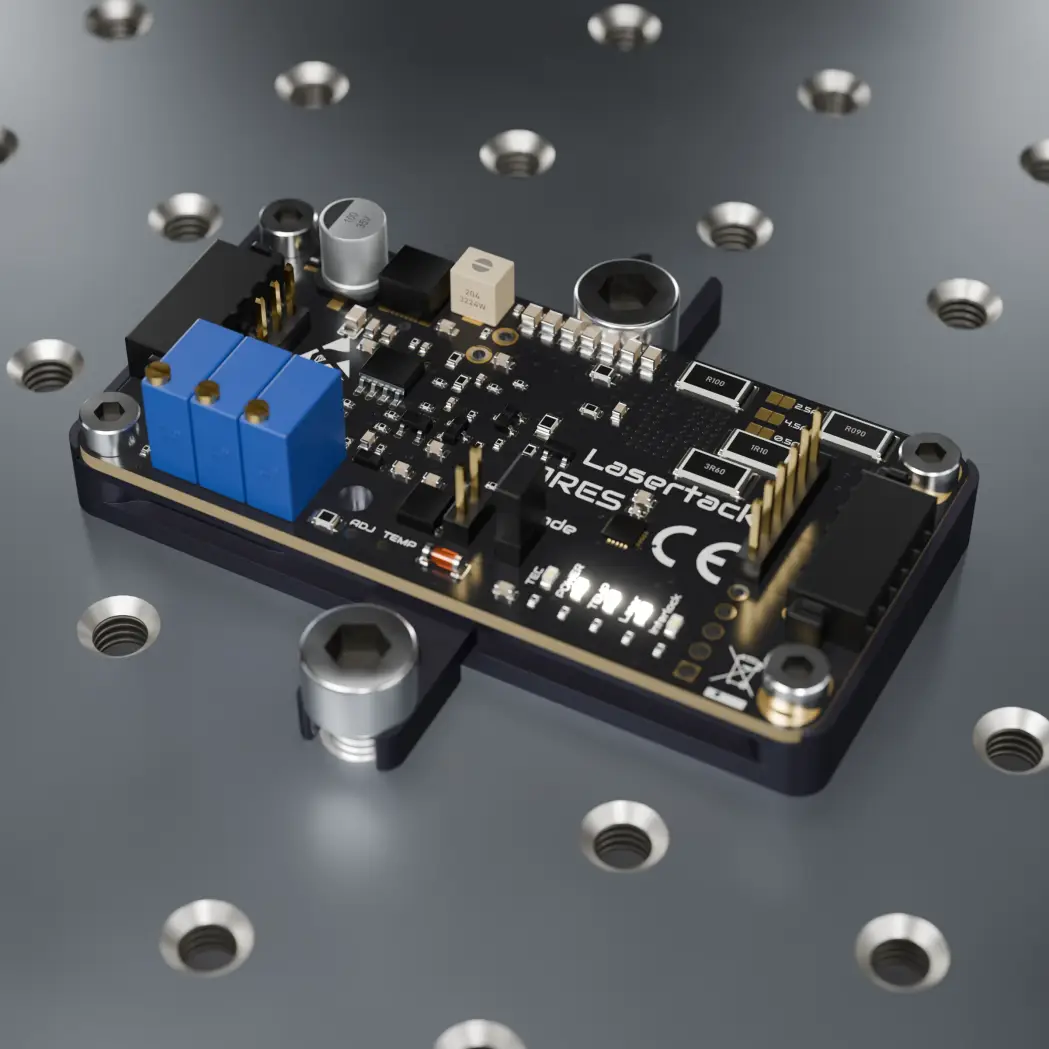

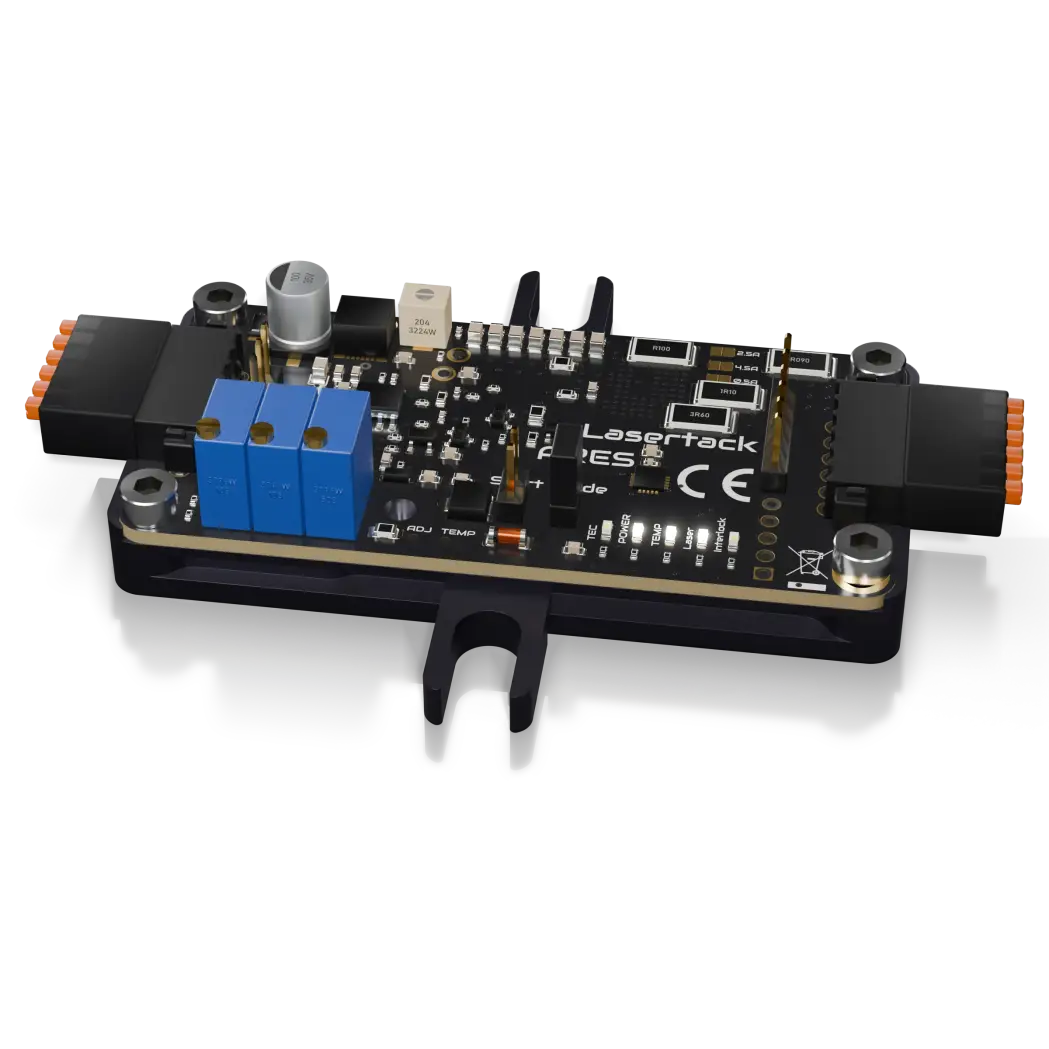

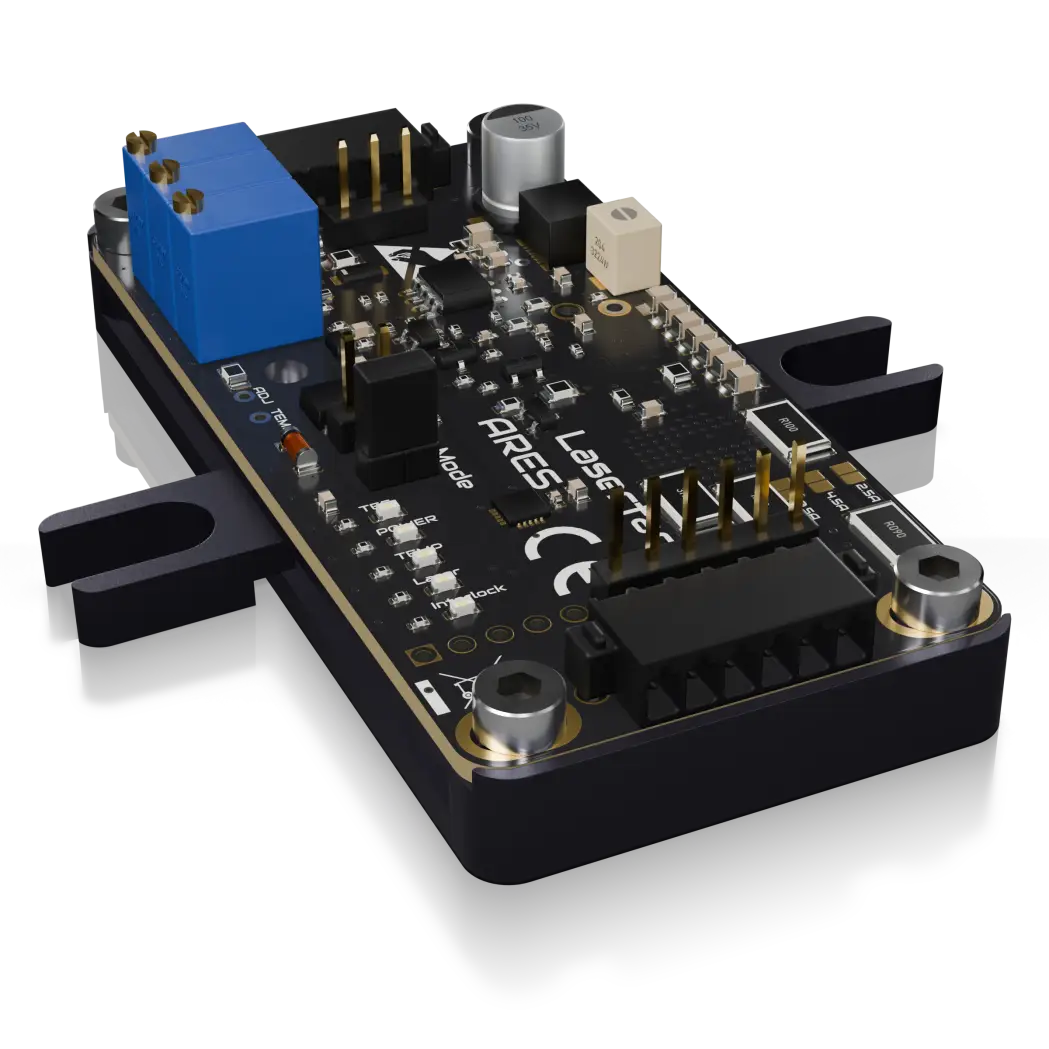

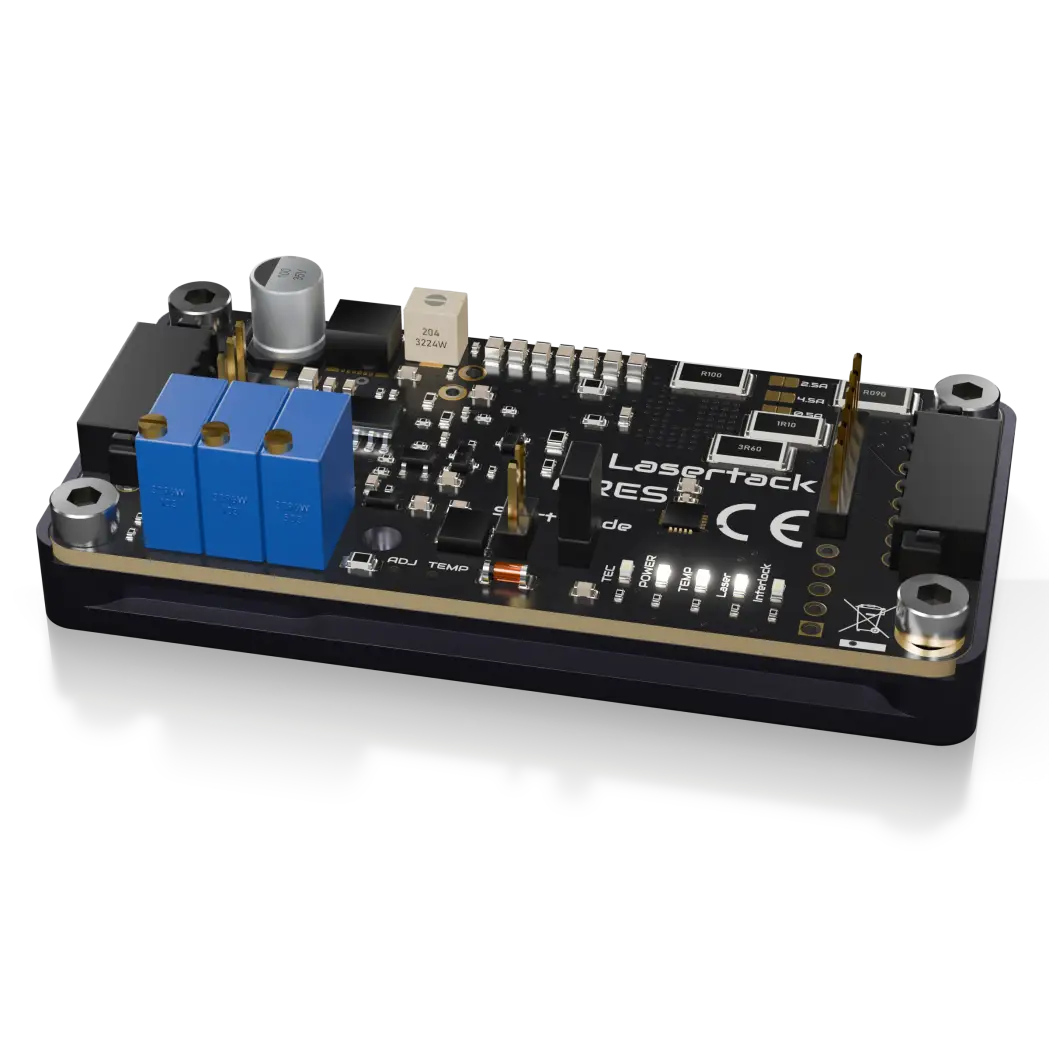

ARES Laserdiodentreiber: die schwarze Platine auf ihrer Grundplatte, schräg von vorn, mit drei blauen Trimmern, der roten Steckbrücke und leuchtenden Status-LEDs.ARES Laserdiodentreiber, mit zwei Klemmen und M6-Schrauben auf einem optischen Tisch befestigt.ARES Laserdiodentreiber von vorn, an beiden Enden ein 6-poliger Stecker eingesteckt; die Status-LEDs leuchten.ARES Laserdiodentreiber von der Ausgangsseite: die 6-polige Buchse, die Stiftleisten und eine Klemme an der Grundplatte.Lieferumfang des ARES Laserdiodentreibers: der ARES, zwei 6-polige Stecker, zwei Klemmen und ein Folien-NTC.ARES Laserdiodentreiber von oben, an beiden Längsseiten eine Klemme; Maßlinien: Länge 75 mm, Breite 37 mm.

ARES Laserdiodentreiber

94,01 €inkl. 19 % MwSt.

79,00 € nettoArt.-Nr.: PD-01359

Fertigung auf Bestellung · Lieferzeit ca. 7 Tage

Ausgangsstrom
125 mA / 500 mA / 2,5 A / 4,5 A
Eingangsspannung
7–25 V DC (integrierter Step-Down)
Modulations­bandbreite
analog 600 kHz, TTL 50 kHz

Technische Daten

Ausgangsstrom
125 mA / 500 mA / 2,5 A / 4,5 A
Eingangsspannung
7–25 V DC (integrierter Step-Down)
Laserversorgung
5,1–14,1 V, einstellbar
Modulation
analog und TTL, 0–5 V
Modulations­bandbreite
analog 600 kHz, TTL 50 kHz
Schaltzeiten
ein 2–5 µs, aus 0,2–1,5 µs (Zuleitung Laser 1 m)
Temperatursensor
NTC 10 kΩ
Anschlüsse
2 × 6-polig steckbar
Abmessungen
75 × 37 mm
Befestigung
2 Klemmen, Lochabstand 50 mm
Konformität
CE (EMV 2014/30/EU)

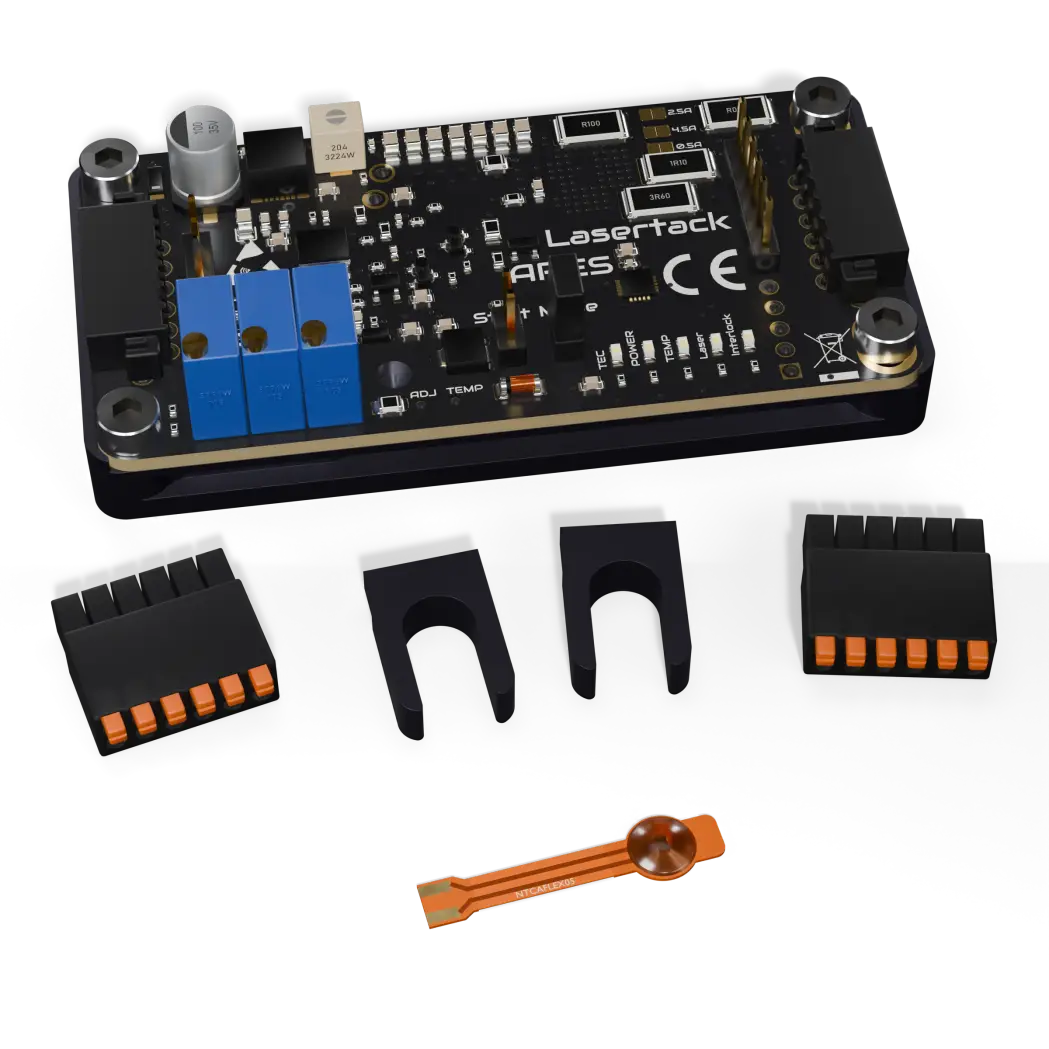

Lieferumfang
ARES, 2 Stecker, 2 Klemmen, Folien-NTC

Funktionen

  • Konstantstromregelung
  • Analog- und TTL-Modulation über einen Eingang
  • Interlock
  • Übertemperaturabschaltung, Schwelle einstellbar
  • Strahlunterdrückung
  • Einschaltverzögerung
  • Steckplatz für den TEC-Treiber
