iControlBox

Im System

Zwischen USB-C-PD-Netzteil und ARES: versorgt den Treiber und stellt den Laserausgang ein.

Abmessungen

86 × 42 × 22 mm, 33 mm mit Drehknopf.

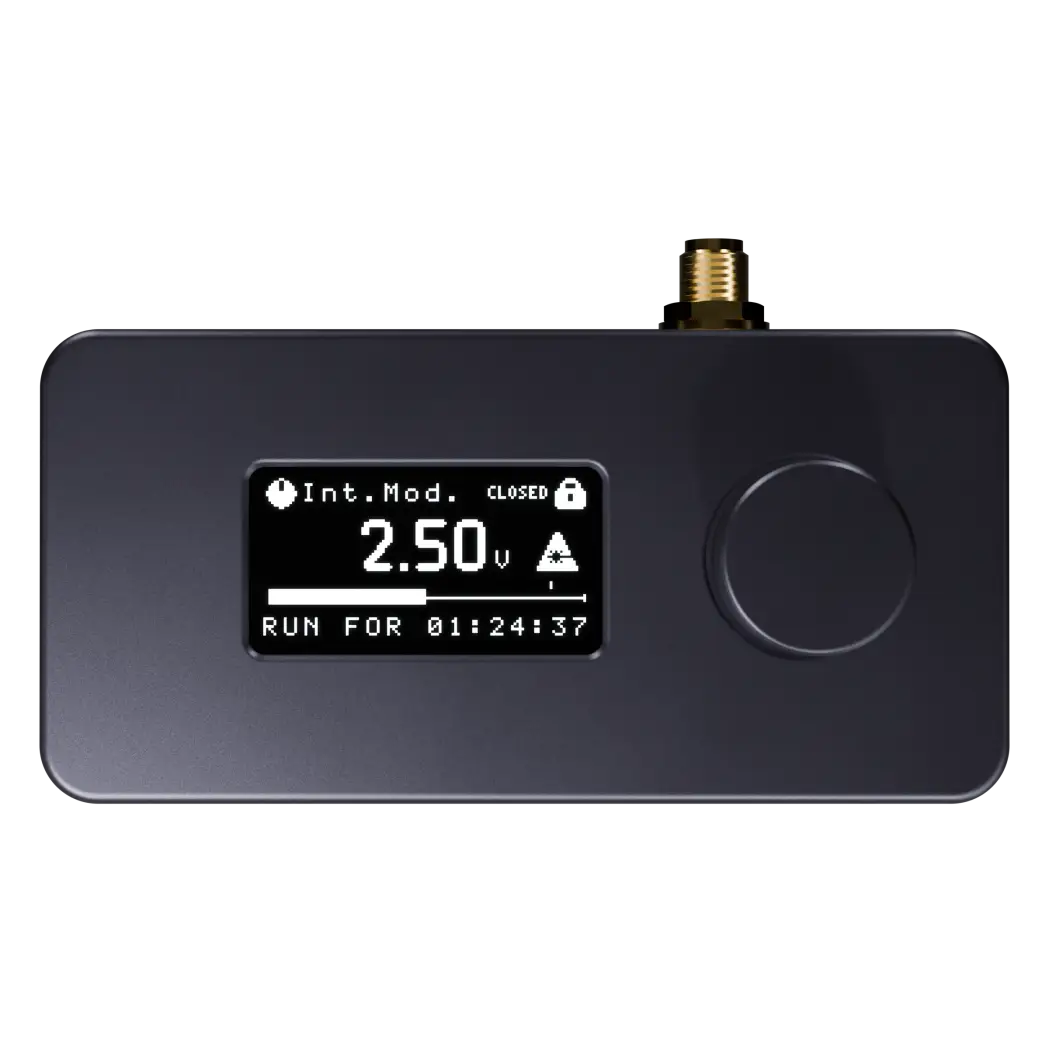

Bedienung am Gerät

Nach dem Einschalten steht der Ausgang auf null; ein langer Druck gibt ihn frei.

Der Drehknopf stellt den Ausgang ein, in Volt oder Prozent.

Vier Betriebsarten

Manuell

Ausgang mit dem Drehknopf eingestellt.

Browser

Ausgang in der Weboberfläche eingestellt.

Funktionsgenerator

Sinus, Dreieck, Rechteck.

Extern

0–5-V-Modulationssignal, direkt an den Treiber durchgereicht.

Im Browser

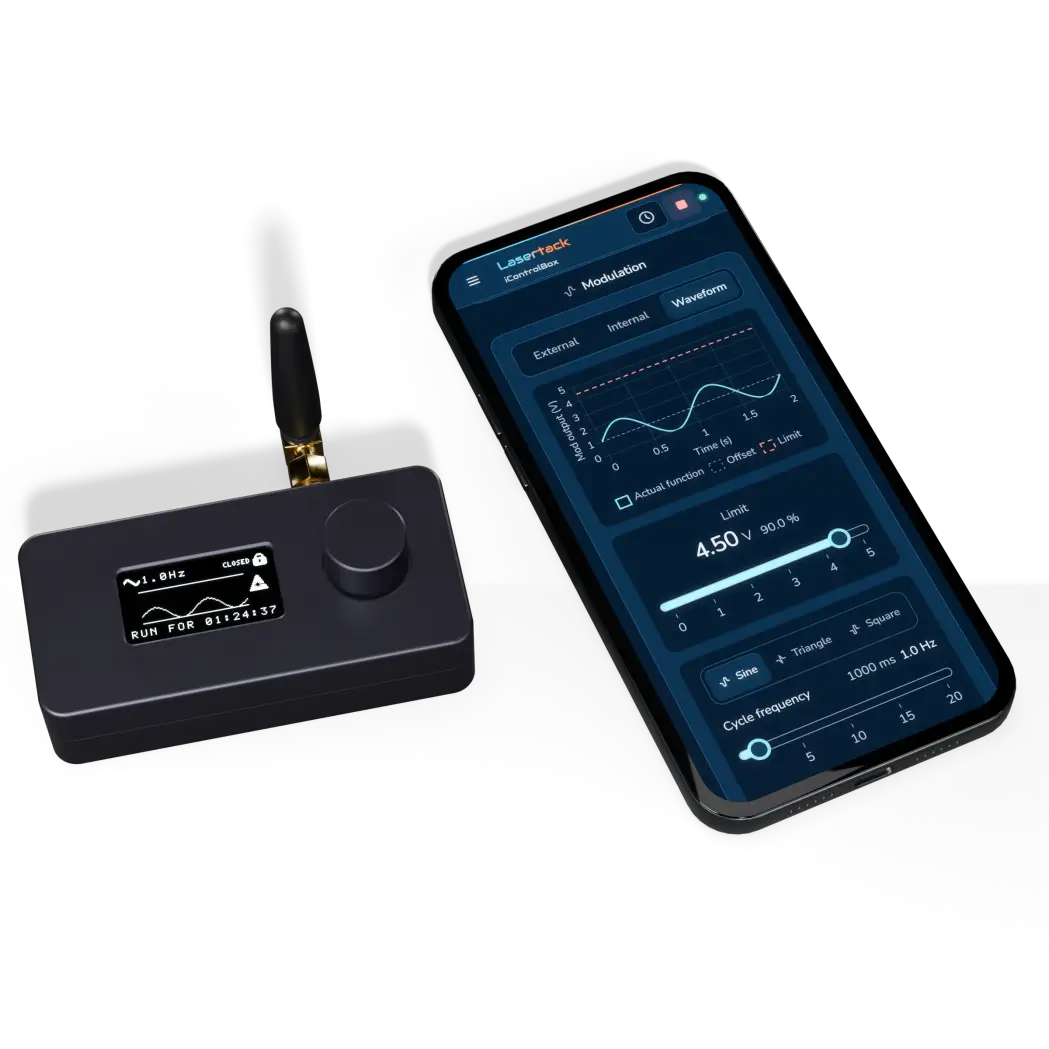

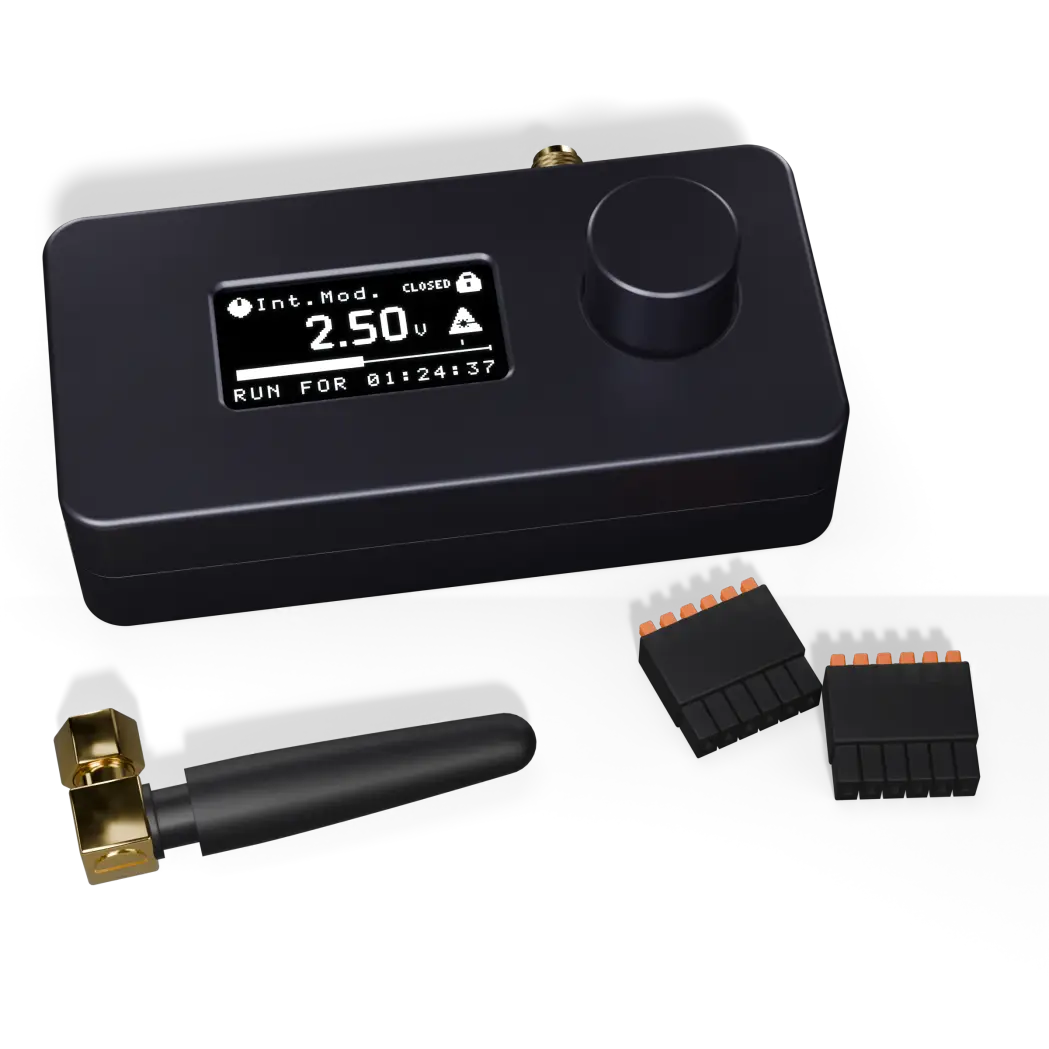

WLAN 2,4 GHz: eigener Access Point oder Ihr Netzwerk. Die Antenne liegt bei.

Weboberfläche direkt vom Gerät, in jedem aktuellen Browser, ohne App.

Funktionsgenerator

Sinus, Dreieck oder Rechteck wählen und starten: Der Ausgang folgt der Form, am Gerät und im Browser.

Interlock

Der Laserausgang ist nur freigegeben, wenn der Interlock-Kreis geschlossen ist und am Gerät zurückgesetzt wurde.

Anschlüsse

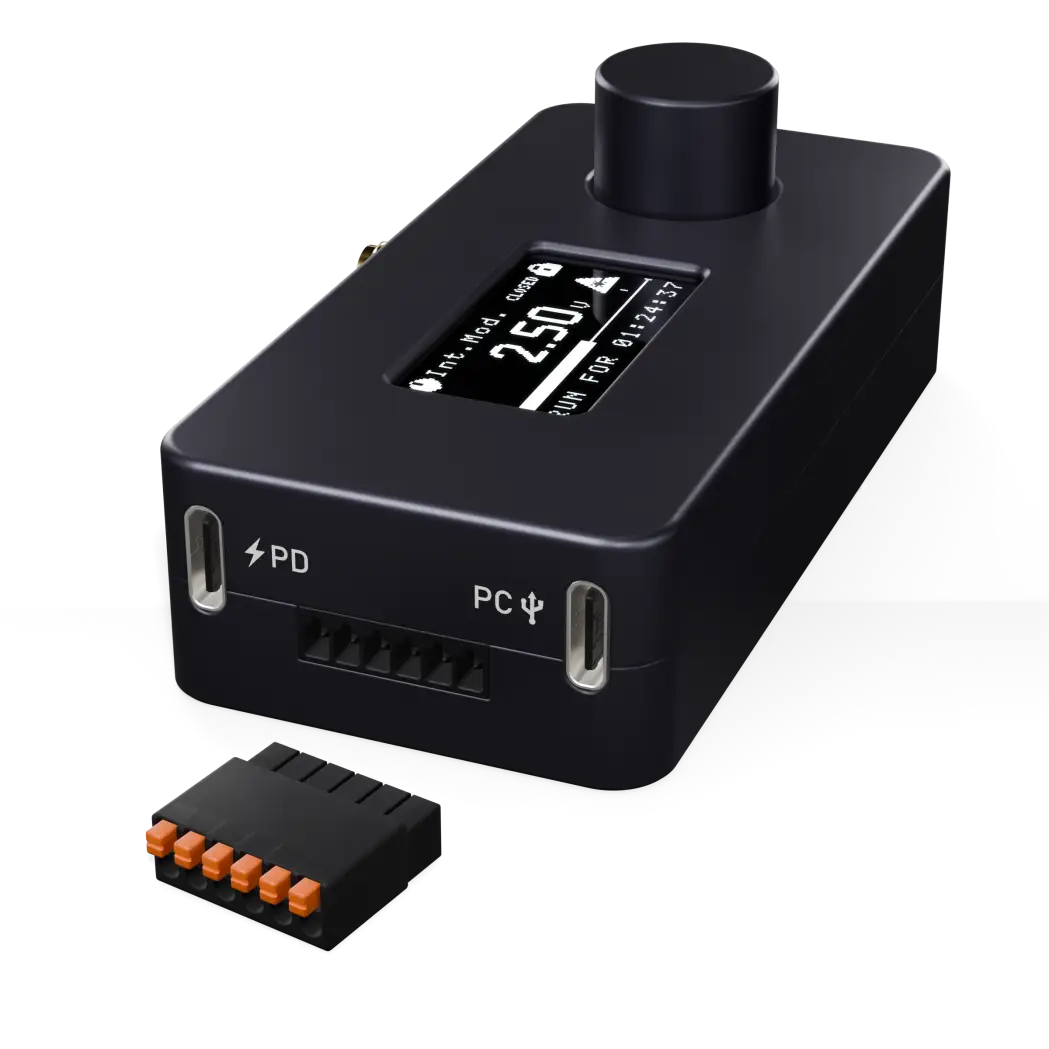

USB-C PD

Versorgung; speist auch den ARES

USB-C (PC)

Datenverbindung für Service und Firmware

6-polig, Eingang

Externe Modulation und Interlock-Kreis, optional

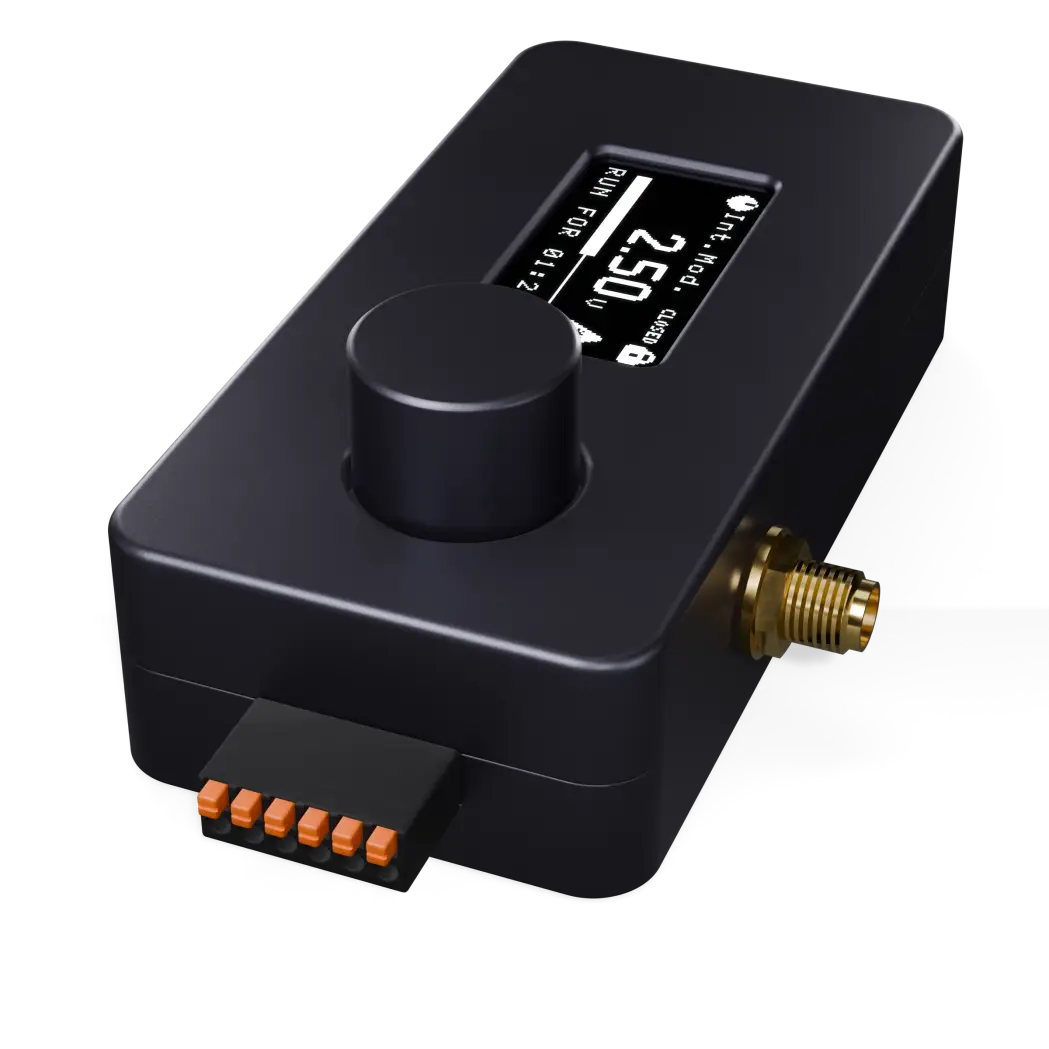

SMA-Buchse

Für die WLAN-Antenne

6-polig, Ausgang

Zum ARES: Versorgung, Modulation und Interlock in einem Kabel

Rundum

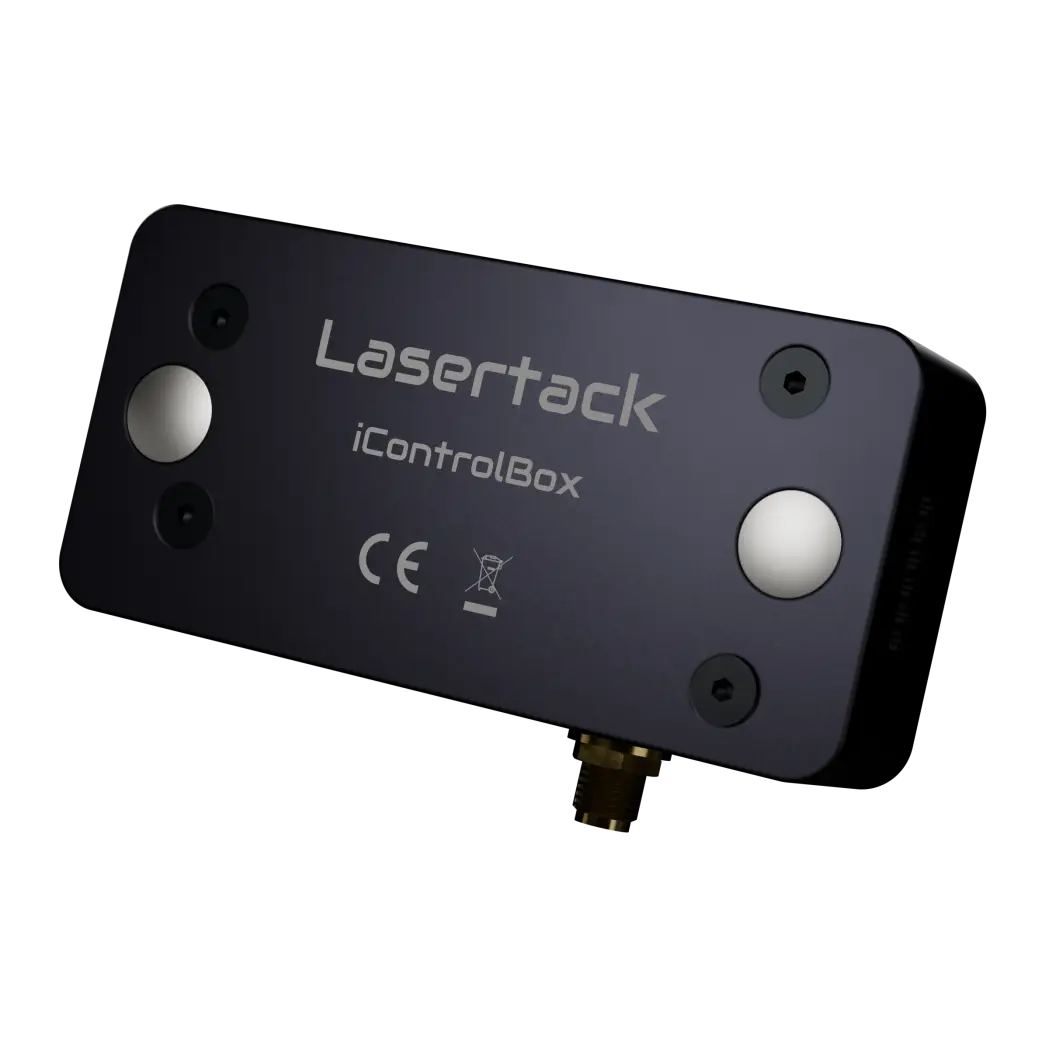

Aluminium (6061), CNC-gefräst, dunkelgrau eloxiert. 86 × 42 × 22 mm.
